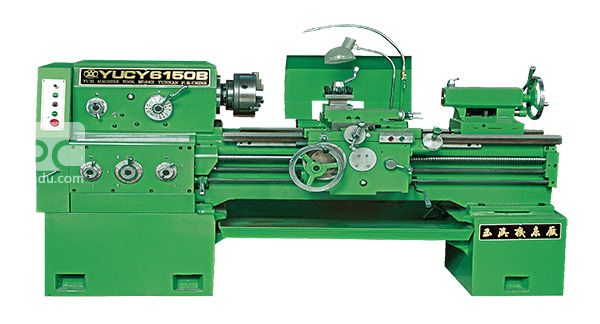

普通卧式车床

型号：6140普通车床、6240马鞍车床、6150普通车床、6250马鞍车床、6163普通车床、6163马鞍车床。

玉溪机床厂，成立于1955年，专业生产小型数控车床、普通车床

咨询热线：028-60331766 四川奕海机械设备有限公司

一、机床简介：

YUCY-61(2)50(B)系列普通车床它具有较广泛的工艺性能，适用于一般机械制造业的单件、小批生产车间、各行业的工具制造部门、机器设备修理部门和试验室，它能对黑色金属、有色金属、非金属工件的内外圆柱、圆锥以及其它形式的回转表面进行粗、精加工；能车削各种常用公制、英制、模数、径节螺纹及多头螺纹；能进行钻孔、铰孔和油槽的拉削等加工工作。
1、机床采用有限元法设计,从理论上对机床的总体布局和关键结构进行分析和计算,机床有刚性高、热变形小、主轴温升低、振动小、承受切削扭矩大，能适应强力切削的特点；使机床的设计理念达到国际先进水平。
2、机床的关键外购件如主轴轴承、卡盘、电机等选用国内知名厂家产品，从而使机床具有高的可靠性。
3、先进的结构设计加上完善的工艺措施，确保机床有高的加工精度和长期的精度保持性，机床加工工件一致性好，可稳定达到IT6~ IT7级精度，加工表面粗糙度可达到Ra2.5um(机床精车试件时，其圆度误差不大于0.01mm，圆柱度误差在100mm测量长度上不大于0.01mm，表面粗糙度(Ra)不大于3.2mm；精车螺纹试件的精度在300mm长度上的螺距误差不大于0.06mm) 。
4、机床的床身、床头箱、床鞍、台尾等关键零件的加工均采用先进的设备进行加工。一流的加工设备，保证了机床零件高的加工精度，是确保机床各项技术性能的重要措施。
5、机床采用机电一体化设计，整体布局紧凑合理、操作方便宜人，便于维修。
6、机床采用模块化设计，机床可以根据用户的要求提供多种配置
（如：不同的刀架、台尾、系统等配置）。并可提供特殊的卡具和刀具，以满足用户各种零件加工的需要。

二、机床主要技术参数

项目				单位	规格	备注
床身上******回转直径				mm	Ф500
两******距				mm	750	750机床
					1000	1000机床
					1500	1500机床
					2000	2000机床
					3000	3000机床
******切削直径				mm	500
滑板上******回转直径				mm	300
马鞍内******回转直径				mm	710	YUCY6250(B)
马鞍有效长度				mm	240	YUCY6250(B)
主轴端部型式及代号					C6	YUCY61(2)50
主轴端部型式及代号					D8	YUCY61(2)50B
主轴前端孔锥度					莫氏6号	YUCY61(2)50
主轴前端孔锥度					公制90号（1:20）	YUCY61(2)50B
主轴孔直径				mm	Ф52	YUCY61(2)50
主轴孔直径				mm	Ф82	YUCY61(2)50B
******通过棒料直径				mm	Ф50	YUCY61(2)50
******通过棒料直径				mm	Ф80	YUCY61(2)50B
主轴转速范围				r/min	9~1600
许用******切削力(Pz)				N	13700
许用******进给力(Px)				N	3400
主轴转速级数					24级
标准卡盘				inch	K11 250
纵向丝杆螺距				mm	12
横向丝杆螺距				mm	5
基本进给量范围				mm/r	0.063～2.52	纵向65种
基本进给量范围				mm/r	0.027～1.07	横向65种
加大进给量范围				mm/r	2.86～6.43	纵向15种
加大进给量范围				mm/r	1.21～2.73	横向15种
缩小进给量范围				mm/r	0.028～0.056	纵向13种
缩小进给量范围				mm/r	0.012～0.026	横向13种
横向快移速度				m/min	1.9	50Hz
纵向快移速度				m/min	4.5	50Hz
公制螺纹范围及种数				mm	0.5～224 mm	48种
英制螺纹范围及种数				tpi	72～1/8 t/in	48种
模数螺纹范围及种数				mm	0.5～112 m	42种
径节螺纹范围及种数				Dp	56～1/4 Dp	45种
刀具支承面至主轴中心线的垂直距离				mm	28
允许******刀具截面				mm	25×25
中刀架回转角刻度值					±90°
上刀架******行程				mm	145
下刀架横向******行程				mm	360
尾座套筒直径				mm	75
尾座套筒行程				mm	150
尾座主轴锥孔锥度				莫氏	莫氏5号
尾座横向移动量				mm	±15
主电机				kW	7.5	选配11或15
快速移动电机			功率	kW	0.25	750-1500机床
			功率	kW	0.32	2000机床
			型号		A02S5634
冷却电泵			功率	kW	0.06
			型号		AOB-25
			流量	L/min	25
机床重量		净重		kg	2050	******距750
				kg	2100	******距1000
				kg	2300	******距1500
				kg	2500	******距2000
				kg		******距3000
中心高（距床身底面）				mm	1285
机床外型	长×宽×高			mm	2375×1077×1315	******距750
					2625×1077×1315	******距1000
					3125×1077×1315	******距1500
					3625×1077×1315	******距2000
					4625×1077×1315	******距3000
总电源	电压			V	AC380
	电压波动范围				－15～＋10%
	频率			Hz	50±2
	总电源容量			kVA	10
