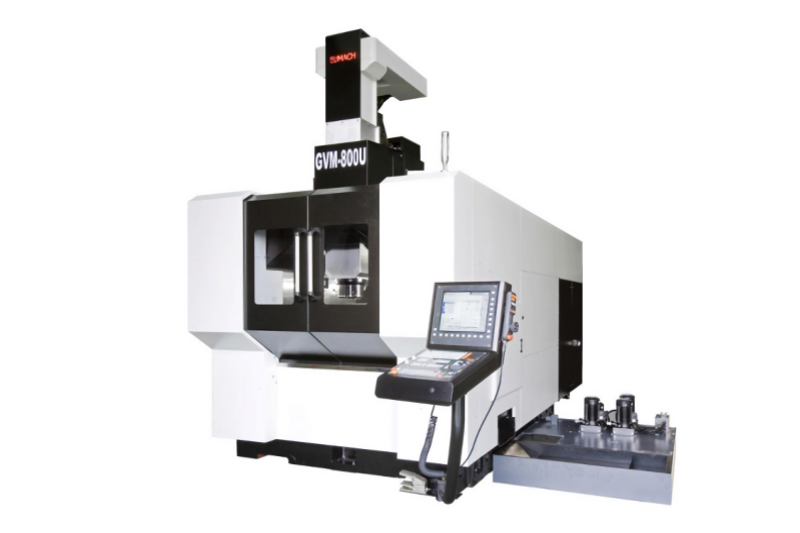

天车高架式五轴加工中心

機床為天車式龍門動柱式，橫梁移動式結構，精度穩定，精度保持壽命長，搭配 A/C 兩軸搖籃式轉臺達到五軸加工


品牌：	台湾新卫	产地：	进口
数控系统：	西门子/SIEMENS,海德汉/HEIDENHAIN	刀库类型：	链条式刀库
换刀方式：	机械手换刀	工作台数量：	单工作台
加工材质：	硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他	加工用途：	车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他
特点：	• 天車式架構 • 三軸滾柱線軌 • 55mm寬度 • 中空油冷螺桿 • 雙Y軸 • 力矩轉台 • 床身32噸

型號	規格	铣削			铣削加車削
行程	X Y Z軸	800 / 900+330 / 620mm
距離	主軸鼻端至工作檯面	120 ~ 740mm			100 ~ 720mm
轉台雙A軸傾斜軸	轉速	50 RPM			25 RPM
	力矩電機數量	2 組, 左右各一
	傾斜範圍	± 125ﾟ			± 135ﾟ
	連續 / ******扭力	2980/4780 Nm x 2		4980/9500 Nm x 2
	剎車扭力	3120/5640 Nm x 2		10000 Nm x 2
轉台C軸旋轉軸	檯面面積	ф800mm
	******載重	1200kg
	轉速	100 RPM			800 RPM
	驅動方式	力矩電機
	T 形槽	圓形 14mm x 16			圓形18mm x 8
	連續 / ******扭力	920 / 1615 Nm			1127 / 2065 Nm
	剎車扭力	1560 / 2820 Nm			4000 Nm
	檯面至地板	876mm			891 mm
電主軸	轉速	18000 RPM			10000 RPM
	主軸功率 S1/S6	21 / 27 KW			27 / 31 KW
	主軸扭力 S1/S6	100 / 129 Nm			130 / 170 Nm
	主軸斜孔	HSK-A63			HSK-T63
三軸螺桿	X/Y/Z 直徑 x 節距	Ф50 / 50x2 / 50mm x 16mm FDC, 螺桿冷卻
三軸線性滾柱滑軌	寬度	55 / 55 / 45mm
	滑塊數量	4 / 4 / 4
進給率	快速位移 X/Y/Z	48 / 48 / 48 米/分
	切削速率	20米/分
刀庫	刀柄型式	HSK-A63	HSK-T63
	刀具數量	32 ( 40, 64, 80, 120 )
	******刀具直徑/長度/重量	ф75mm & ф125mm / 300mm / 8kg
	型式	伺服驅動無刀臂式刀庫
機械重量	淨重	24 ~ 30噸 ( 視選配 )
位置量測	直接	4支直線光學尺 (Yx2) & 2個圓光學尺
CNC	廠牌	海德漢或西門子

註 : 上述規格可因使用不同主軸或轉台而導致數據些許不同.
強剛性結構體：底座采多層璧加強肋設計，並經回火處理與應力消除。超大立柱結
構以大橫樑支撐面，確保結構剛性。

工作臺、滑座、主軸頭已經門梁採用高級米漢納鑄鐵，並經熱處理消除內應力，確保
載重時的動態回應，採用高張力鑄件材質，耐磨性優異。
機床所有零部件、各種儀錶和 CNC 系統的計量單位全部採用國際單位制(SI)標準。

機床為天車式龍門動柱式，橫梁移動式結構，精度穩定，精度保持壽命長，搭配 A/C
兩軸搖籃式轉臺達到五軸加工(可選配銑車一體)。

X,Y,Z 軸採用高精度螺杆傳動，中空油冷，移動控制採用：高精度消隙機構，高性能、高精度、高
剛性、重負荷滾柱式（HIWIN）線軌滑軌機構, 配備帶測量反饋裝置（光柵尺）。

A/C 兩軸搖籃式轉臺系統（搖籃轉臺、及主軸傳動機構）德國 CYTEC 等，技術成熟,
穩定, 性能可靠；
配備德國 CYTEC 主軸(依客戶需要選定)的力矩搖籃轉臺，可實現五軸五聯動銑削，
適合客戶加工，適合高速精密切削。
Y 軸採用特殊設計具超重負荷、使用斜 T 型搭配一支在上方及一支在下方設計，同時
強化切削時軸向與徑向剛性，並確保長期加工頭部無下垂現象，可提高整體精度與延
長使用壽命。
油水分離結構設計，符合環保要求，並可延長切削冷卻液的使用壽命。

配置 X/Y/Z 軸全光柵(A/C 圓形編碼)系統，確保設備的穩定性，並帶有光柵清潔包。

可選配銑車復合，完成更多功能

機台所需電源:
AC 400 V(±10 %)，250 KVA， 3 Phase，50/60 Hz(±1%)。

（用戶可選配 380V/400V 穩壓變壓器）
電源其他：斷電器容量 400A

環境溫度要求：26±1℃
